JDGR100
5-координатный высокоскоростной обрабатывающий центр прецизионного типа компании JINGDIAO подходит для обработки деталей прецизионного формования, а также сверления отверстий малого диаметра в металлических, неметаллических материалах для электронной, медицинской, оптической и других отраслей.
Вес станка составляет 2,7 тонны, а занимаемая площадь 3,7 м2, что идеально подходит для проведения обработки на верхних этажах и обеспечивает высокий коэффициент использования площади.
- Перемещение по оси X/Y/Z: 400/200/200мм
- Диапазон вращения B/C: ±120°/360°
- Размер рабочего стола: Ф160мм
- Макс. нагрузка: 15кг
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 400/200/200мм
- Диапазон вращения B/C: ±120°/360
- Размер рабочего стола: Ф160мм
- Макс. нагрузка: 15кг
JD105E-32-HE32/F Spindle for Precision Machining
JD135E-32-HE32/F Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
JD105E-32-HE32/F Spindle for Precision Machining
JD135E-32-HE32/F
JD135S-24-BT30/FA
Основные особенности
Высокий коэффициент использования площади
Станок весит всего 2,7 тонны и может использоваться на верхних этажах;
Занимаемая станком площадь составляет всего 3,7 м², коэффициент использования площади высок.
Отличная производительность обработки
Стабильное достижение при обработке «присадки 0,1 мкм, резка 1 мкм, шероховатости поверхности на наноуровне»;
В соответствии с требованиями прецизионной обработки максимальная скорость высокоскоростного прецизионного шпинделя JINGDIО оснащается пристаночной системой контроля JINGDIAOAO и шпинделя для прецизионной обработки достигает 36000 об/мин;
При оснащении подачей охлаждающей жидкости через шпиндель подходит для обработки глубоких отверстий и полостей.
Стабильное качество обработки
Оснащается пристаночной системой контроля JINGDIAO для определения состояния станка, резцов и заготовок при прецизионной обработке;
При оснащении JINGDIAO MQL может полностью охлаждать и смазывать небольшой режущий инструмент.
Обработка деталей из благородных металлов
Конструкция трех осей станка обладает высокой защитой и может эффективно препятствовать попаданию стружки в станок;
В зоне обработки машины используется защитный лист из нержавеющей стали с большим скосом кромки, что очень удобно при Очистить отходов;
Ящик для сбора стружки выдвижного типа используется для облегчения сбора стружки из благородных металлов;
Оснащается встроенным промывным приспособлением, обеспечивая возможность промывки и очистки стружки из благородных металлов;
Улавливающий мешочный фильтр может устанавливаться на выпуске жидкости из станины для повышения степени извлечения стружки из благородных металлов.
Образец заготовки

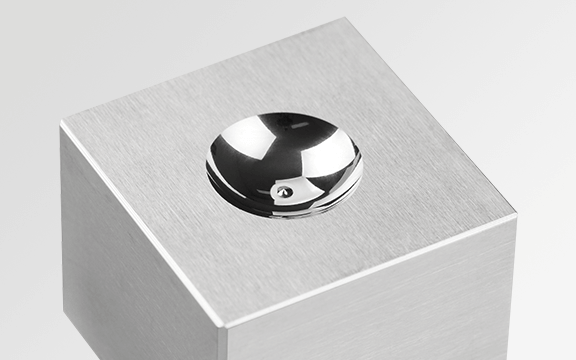

Деталь формы для СИД линзы

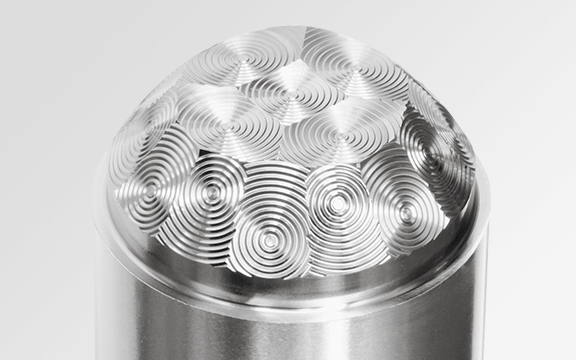

Испытательный образец формы ступенчатой линзы

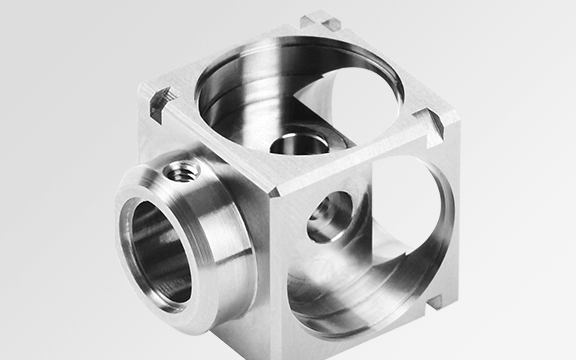

Деталь модуля камеры

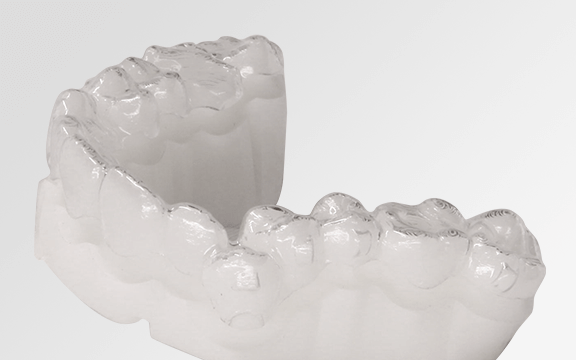

Ортодонтические брекеты

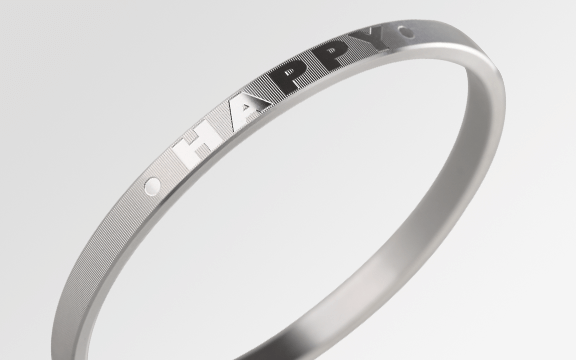

Браслет с полосовой гравировкой
Украшенное узором кольцо
Овальный браслет
Деталь формы для СИД линзы
Испытательный образец формы ступенчатой линзы
Деталь модуля камеры
Ортодонтические брекеты
Браслет с полосовой гравировкой
Украшенное узором кольцо
Овальный браслет
