JDHGSM600 (нов. MCHGSM600)
Обрабатывающий центр для обработки графита
Рациональная пылеаккумулирующая и пыленепроницаемая конструкция способна эффективно изолировать графитовую пыль и защитить компоненты от повреждения пылью. Замкнутая система управления делает его идеальным для обработки графитовых форм и электродов.
- Перемещение по оси X/Y/Z: 600/500/300 мм
- Размер стола: 620×520 мм
- Рабочая нагрузка: 300 кг
-
Тип шпинделя:
Высокоскоростной прецизионный шпиндель
JD105S-28-HE32 - Технические характеристики шпинделя: 28000об/мин//HSK-E32
- Инструментальный магазин: Цепной тип （36 резцов)
Max. Workpiece Dimension Unit: mm
Основные особенности
Исключительные эксплуатационные характеристики
Подходит для многих видов обработки графита, включая микрофрезерование, прецизионное фрезерование, сверление;
Оснащенный высокоскоростным прецизионным шпинделем, он обладает высокой режущей способностью и подходит для различных методов обработки графитовых изделий;
Сборник для графитовой пыли предназначен для быстрого сбора графитовой пыли и улучшения состояния окружающей среды в производственном цехе.
Специальная конструкция для обработки графита
Необрабатываемая зона полностью изолируется во избежание повреждения системы привода графитовой пылью;
Двухслойная защита по осям X и Y эффективно исключает нарушение гладкости поверхности на прецизионных деталях графитовой пылью;
Во избежание попадания графитовой пыли в зазор к 3 осям; применяется технология уплотнения, выдерживающего положительное давление;
Система сбора пыли со стороны шпиндельной головки используется для эффективного повышения скорости сбора пыли.
Качество обработки графитовых изделий обеспечивается особой технологией компании JINGDIAO
Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
Образец заготовки

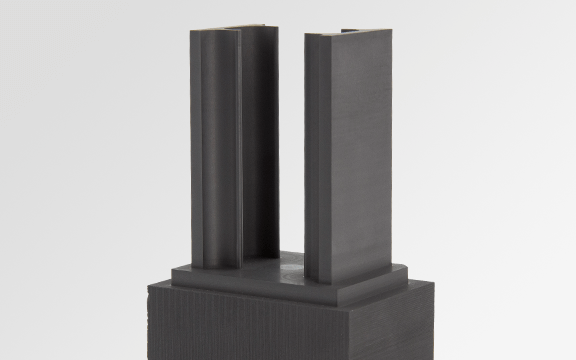

Графитовый электрод

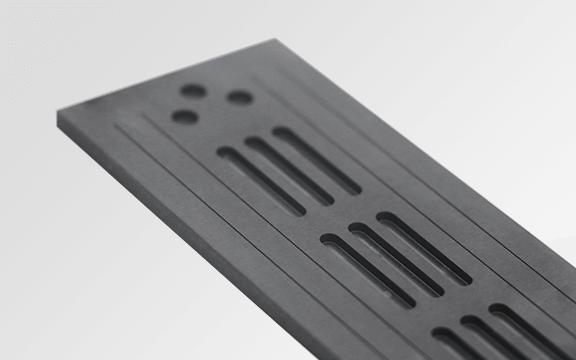

Отверстие в графите малого диаметра

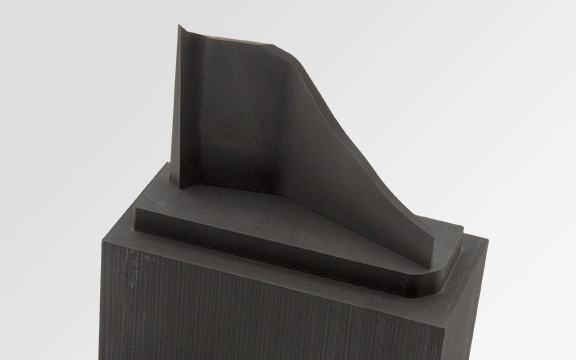

Графитовый электрод

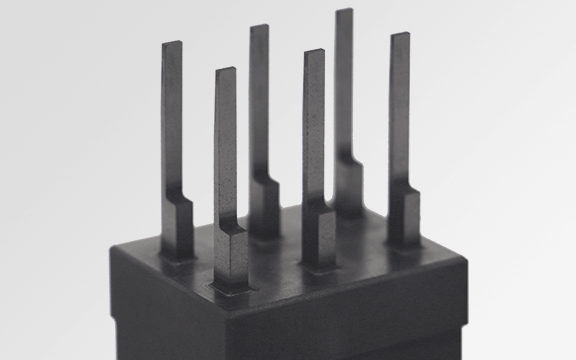

Графитовый электрод

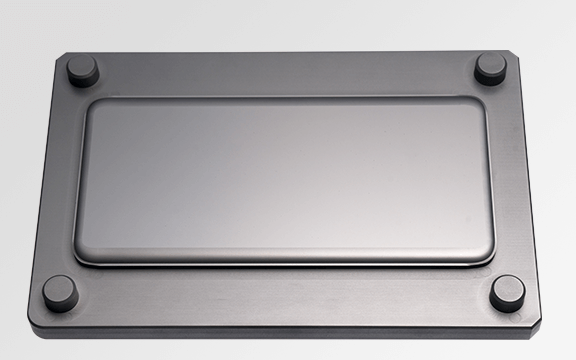

Графитовая матрица для изгибания в горячем состоянии
Графитовый электрод
Отверстие в графите малого диаметра
Отверстие в графите малого диаметра
Графитовый электрод
Графитовая матрица для изгибания в горячем состояни
