JDGR200T
5-координатный высокоскоростной обрабатывающий центр прецизионного типа подходит для фрезерования деталей прецизионного формования, полировке полировки и сверления небольших отверстий в металлических и неметаллических материалах в электронной, медицинской, оптической и других промышленных отраслях.
Для адаптации к различным вариантам технологической обработки применяются 4 типа шпинделей и 4 типа инструментальных магазинов.
- Перемещение по оси X/Y/Z: 500/280/300 мм
- Диапазон вращения B/C: -120°～90°/360°
- Размер стола: Ф260мм
- Рабочая нагрузка: 50 кг
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 500/280/300 мм
- Диапазон вращения B/C: -120°～90°/360°
- Размер стола: Ф260мм
- Рабочая нагрузка: 50kкг
JD135E-32-HE32/F Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей
JD150SC-20-HA50/A
JD135E-32-HE32/F Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей
JD150SC-20-HA50/A
Основные особенности
Возможности микрообработки
Стабильное выполнение "присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»;
Оснащается шпинделем JINGDIAO для прецизионной обработки со скоростью 32000 об/мин;
Для соответствия требованиям к охлаждению при микрофрезеровании оснащается MQL компании JINGDIAO.
Разнообразная конфигурация для удовлетворения многономенклатурных производственных потребностей
Для удовлетворения требований к количеству и типу резцов при обработке продукции применяется инструментальный магазин цепного типа вместимостью 37 и 63 резцов;
Высокоскоростной прецизионный шпиндель JINGDIAO обладает высокой режущей способностью и выполняет такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы;
Для быстрого удаления стружки можно установить внутреннюю систему распыления и связать с внутренним шнековым конвейером для удаления стружки;
Оснащен внешним скребковым конвейером для быстрой утилизации стружки и продления периодичности промывки от отработанной стружки при серийном производстве;
Возможная автоматизация устройства позволит выполнять автоматическую загрузку и разгрузку, а также удовлетворять потребности непрерывной обработки в ночную смену.
Стабильное качество обработки
При 5-координатной прецизионной обработке обеспечение безопасности и надежности 5-координатного технологического процесса конфигурируется SurfMill, программным обеспечением для АСУ;
Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
Образец заготовки

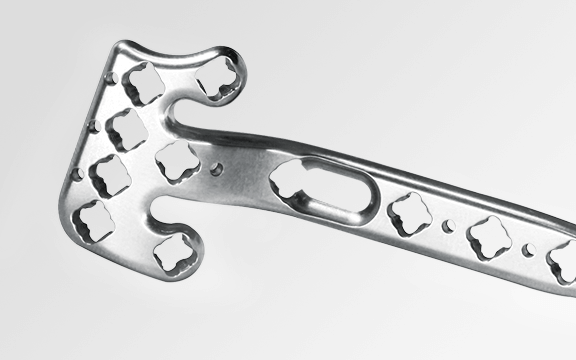

Пластинки для скрепления локтевой и лучевой костей

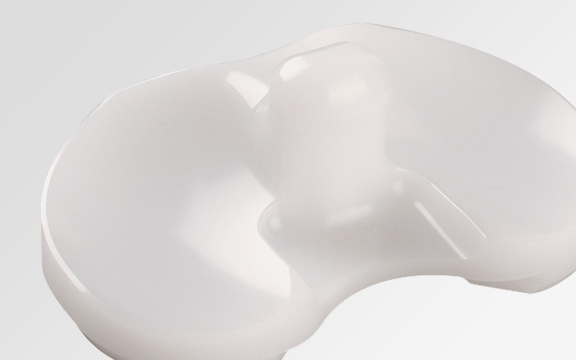

Испытательный образец коленной манжеты

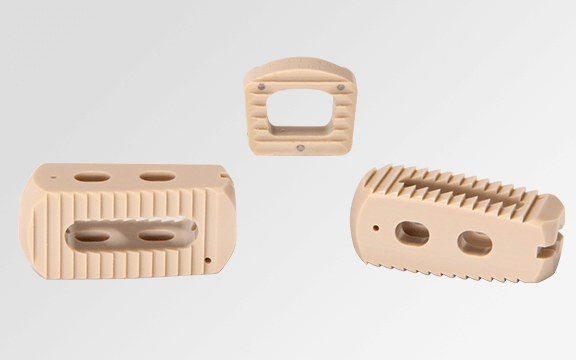

Спондилодез
Испытательный образец зеркальной обработки
Испытательный образец подгонки поверхности произвольной формы
Гравирование на яйцах

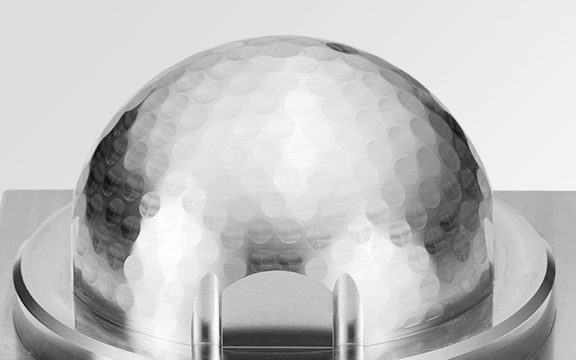

Форма СИД-лампы
Комплект дифференциальной полуосевой шестерни и планетарной шестерни
Пластинки для скрепления локтевой и лучевой костей
Испытательный образец коленной манжеты
Спондилодез
Испытательный образец зеркальной обработки
Испытательный образец подгонки поверхности произвольной формы
Гравирование на яйцах
Форма СИД-лампы
Комплект дифференциальной полуосевой шестерни и планетарной шестерни
