JDGR300
5-координатный высокоскоростной обрабатывающий центр JINGDIAO прецизионного типа подходит для прецизионной обработки, такой как сверление, фрезерование и шлифование твердых металлических материалов сложной конфигурации (HRC> 50), а также для прецизионной обработки деталей форм для литья под давлением с высокими требованиями к качеству поверхности.
Высокоскоростной прецизионный шпиндель JINGDIAO с крутящим моментом 21,5 Нм представляет собой типовой узел, удовлетворяющий требования широкого спектра резцов
- Перемещение по оси X/Y/Z 390/510/300 мм
- Диапазон вращения A/C: -110°~90°/ 360°
- Размер рабочего стола: Ф300 мм
- Макс. нагрузка: 100кг
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 390/510/300 мм
- Диапазон вращения A/C: -110°~90°/ 360°
- Размер рабочего стола: Ф300 мм
- Макс. нагрузка: 100 кг
JD135E-32-HE32/F
JD135S-24-BT30/FA
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей жидкости
JD150SC-20-HA50/A
JD135E-32-HE32/F Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
JD150S-20-HA50/C Шпиндель со сквозной подачей охлаждающей жидкости
JD150SC-20-HA50/A
Основные особенности
Применяется в нескольких областях обработки
-- Прецизионная обработка, прецизионная обработка пресс-форм, прецизионное шлифование
Стабильное достижение при обработке «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»;
Высокоскоростной прецизионный шпиндель JINGDIAO входит в стандартную комплектацию, крутящий момент достигает 21,5 нм, что может соответствовать требованиям широкого спектра резцов для прецизионной обработки пресс-форм. Например, торцевая фреза большого диаметра используется для чистовой обработки штампов с большой поверхностью;
Шпиндель JINGDIAO для прецизионной обработки поставляется по специальному заказу для шлифовки поверхности до зеркального блеска;
Шпиндель со сквозной подачей охлаждающей жидкости поставляется по специальному заказу, что подходит для обработки глубоких отверстий и глубоких полостей.
Применяется в нескольких областях обработки
-- Серийная обработка металлических деталей
В стандартную комплектацию входит высокоскоростной прецизионный шпиндель JINGDIAO, с помощью которого можно выполнять такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы;
Высокоскоростной прецизионный шпиндель JINGDIAO используется при периферийном фрезеровании и цикловой обработке для обеспечения производительности станочной обработки;
Внутристаночная система распыления может устанавливаться для взаимодействия с внутренним шнековым конвейером для удаления стружки в станке для быстрой очистки станка от стружки;
Для увеличения цикла очистки от стружки при серийной обработке деталей возможно оснащение скребковым конвейером для удаления стружки, обеспечивающим сбор большого количества стружки на тележку для сбора стружки.
Стабильное качество обработки
Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
Образец заготовки

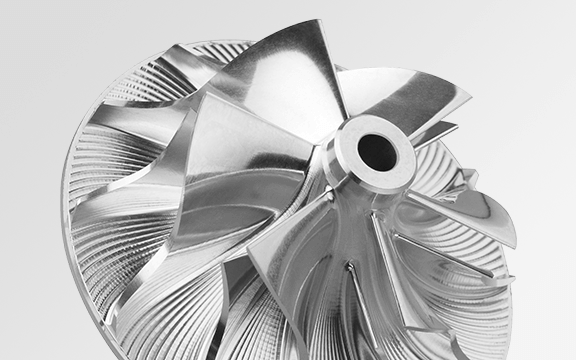

Импеллер турбонагнетателя

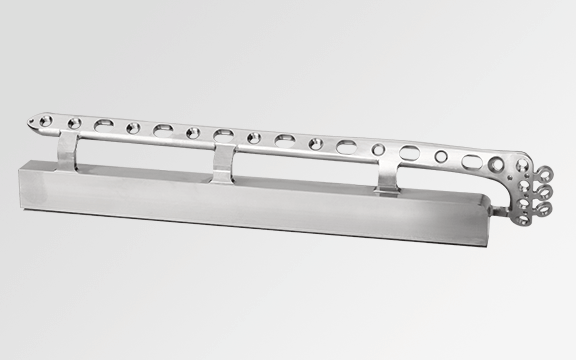

Пластинки для скрепления большеберцовой кости
Деталь прецизионного формования КИ

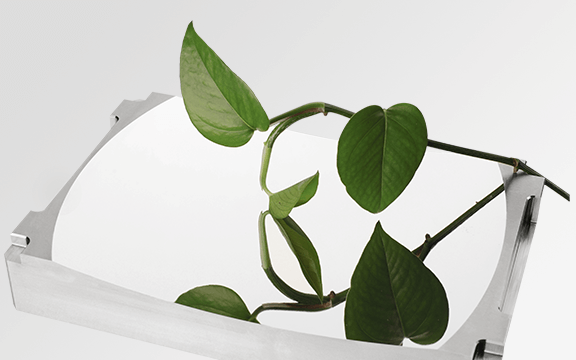

Испытательный образец формы для изгиба 3D-стекла в горячем состоянии
Испытательный образец обработки композиционных материалов
Импеллер турбонагнетателя
Пластинки для скрепления большеберцовой кости

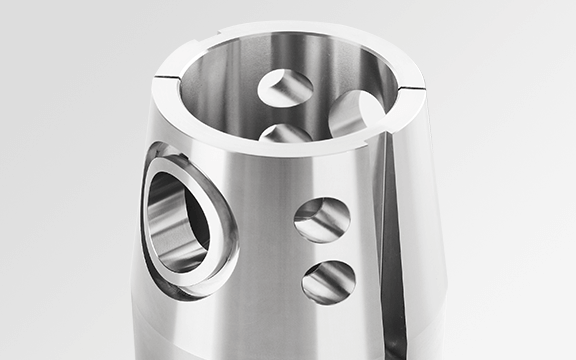

Деталь прецизионного формования КИ

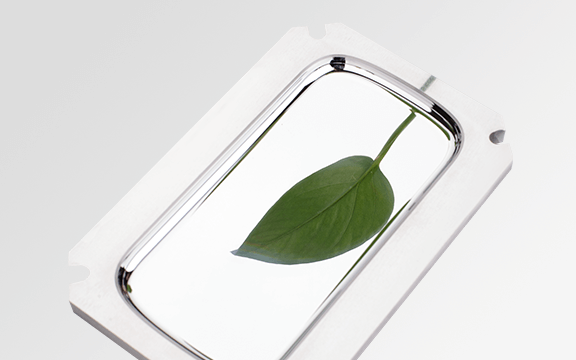

Испытательный образец формы для изгиба 3D-стекла в горячем состоянии
Испытательный образец обработки композиционных материалов
