JDCT600T_A15SH
3-координатный обрабатывающий центр с ЧПУ типа CNC подходит для крупногабаритных прецизионных деталей пресс-форм
Соответствует требованиям комбинированной обработки прецизионных деталей форм для литья и стабильно достигает точности обработки 5–20 мкм.
- Перемещение по оси X/Y/Z: 600/500/300мм
- Размер рабочего стола: 650×650мм
- Макс. нагрузка: 300Kg
-
Тип шпинделя:
Высокоскоростной прецизионный шпиндель
JD150S-20-HA50(стандартный) - Параметры шпинделя: 20000об/мин/HSK-A50
- Инструментальный магазин: Зонтичный (18 резцов)
Max. Workpiece Dimension Unit: mm
- Перемещение по оси X/Y/Z: 600/500/300мм
- Размер рабочего стола: 650×650мм
- Макс. нагрузка: 300Kg
-
Тип шпинделя:
Высокоскоростной прецизионный шпиндель
JD150S-20-HA50(стандартный) - Параметры шпинделя: 20000об/мин/HSK-A50
- Инструментальный магазин: Зонтичный (18 резцов)
Основные особенности
Выполнение стабильной микрообработки
Соответствующая конфигурация программного и аппаратного обеспечения для стабильного выполнения обработки с точностью 5~20 мкм;
Оснащается высокоскоростным прецизионным шпинделем JINGDIAO для выполнения различных вариантов обработки, таких как фрезерование, точение, шлифование, полировка, шабрение, обработка отверстий и обработка резьбы.
Разнообразные дополнительные конфигурации, удовлетворяющие различным потребностям обработки
В соответствии с требованиями различных запросов обработки возможен выбор различных моделей шпинделей и инструментальных магазинов JINGDIAO;
Оснащается различными моделями высокоточного поворотного стола с возможностью расширения режима многоосевой обработки 3 + 1 или 3 + 2;
Оснащается MQL JINGDIAO для удовлетворения требований к охлаждению при микрофрезеровании.
Особая технология JINGDIAO для обеспечения стабильной высококачественной обработки
Пристаночная система контроля JINGDIAO может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
Образец заготовки

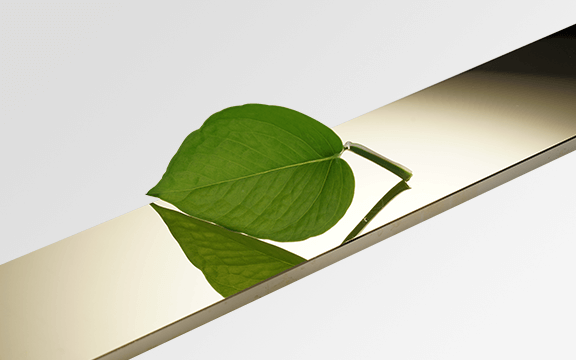

Испытательный образец светоотражающей зеркальной поверхности

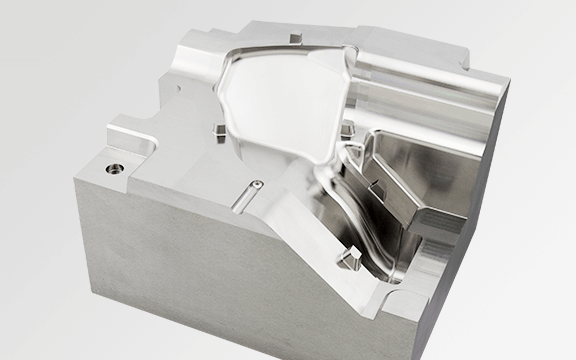

Испытательный образец формы с глубокой полостью
Испытательный образец светоотражающей зеркальной поверхности
Испытательный образец формы с глубокой полостью
